Definição Completa do Produto por meio de Tolerâncias e Anotações 3D

As modificações de tolerâncias e de anotações entre desenhos 2D e 3D devem ser levados em conta no início do projeto, para que as informações de fabricação estejam consistentes e atualizadas. Para este efeito, o sincronismo entre os designers é essencial, a fim de economizar tempo e reutilizar a análise de tolerâncias 3D.

CATIA logo

Benefícios:

  • Criar dimensões e tolerâncias na geometria 3D, respeitando os padrões.
  • Gerar o detalhamento 2D com base na definição 3D.
  • Conecte o projeto à manufatura com informações padrão de conformidade (como ISO; ANSI I ASME e JIS).
  • Ferramenta que ajuda a criar um dimensionamento consistente do produto.



Com base na representação 3D, permite uma verificação completa das tolerâncias do produto.

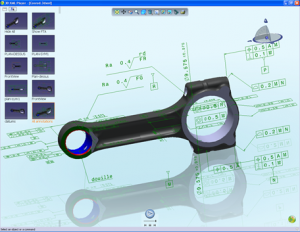

Compartilhar facilmente os dados com o formato 3DXML, o qual inclui as tolerâncias e anotações criadas pelo designer nas vistas especificadas e filtros. Desta forma, qualquer participante do projeto pode facilmente consultar todos os dados que completam a definição 3D de peças e montagens.

TOLERANCIA E ANOTACOES 3D



Benefícios:

  • Rápida ação nas especificações de projeto
  • Propagar a visualização dos dados com 3DXML player
  • Suprime a necessidade de documentos de desenho em anexo
  • Melhor desempenho para acessar as funcionalidades de revisão







O Dimensionamento Geométrico e Tolerância (GD&T) no SOLIDWORKS® oferece muitos benefícios:

  • A linguagem de design é padronizada
  • A intenção do projeto é clara e precisa para os clientes, fornecedores e equipes de produção
  • Você pode calcular os limites do pior caso
  • Através do uso de “datums”, os processos de produção e inspeção são repetíveis
  • A montagem é assegurada por peças de produção qualificadas

Dois aplicativos “DimEXPERT” baseados em GD&T estão disponíveis:

  • DimXpert para dimensões: Locais de peças e tolerâncias nas peças
  • DimXpert para montagens: Dimensões e tolerâncias nas montagens

DimXpert para montagens está disponível no SOLIDWORKS MBD (Model Based Definition).



Consulte a TECMES para informações sobre as soluções de Revisão e Simulação: Tolerâncias e Anotações 3D
