Projeto do ferramental


Desenvolvimento Otimizado para Ferramentas de Estampo

Stamping Die Designer

Emkt fig2

Aumento de produtividade para os engenheiros e projetistas no desenvolvimento de ferramentas para complexas peças em chapa estampada, orientando os processos desde o planejamento conceitual até o projeto detalhado da ferramenta.

O planejamento antecipado do método conceitual permite antecipar as restrições de fabricação e facilitam a colaboração no projeto, com a utilização de recursos especializados que permitem orientar os projetistas de ferramentas nas melhores práticas.

stamping_die2

A solução 3DEXPERIENCE® “Stamping Die Designer”, oferece um conjunto de funções especificas para otimização da direção de estampagem, criação de superfícies para área do Punção, criação dos perfis que definem a forma da superfície de fechamento da ferramenta (Anel de prensa-chapa), e a compensação do retorno elástico (Spring-back), todas com total associatividade com a geometria original da peça. O que garante uma alta qualidade na geometria da ferramenta.

CATIA logo

CATIA STAMPING DIE DESIGNER

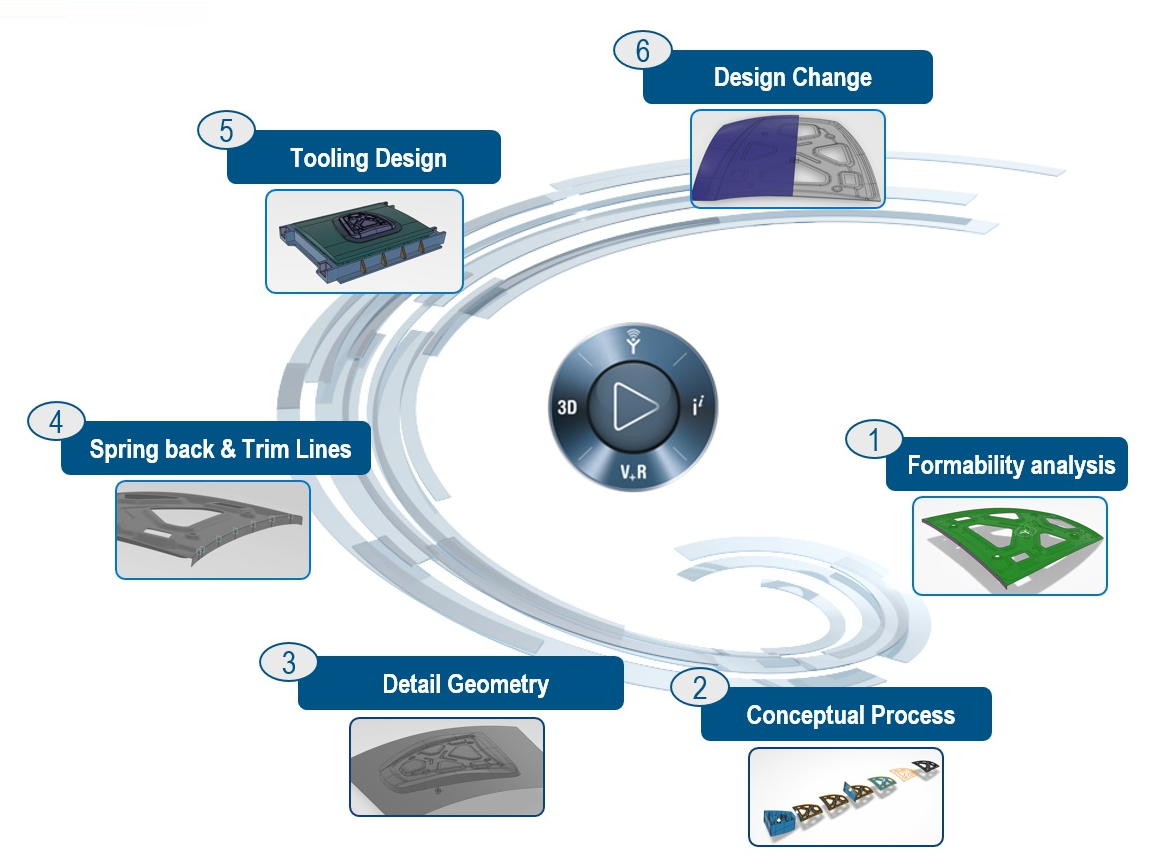

Stamping Die Designer FIG1

Benefícios:

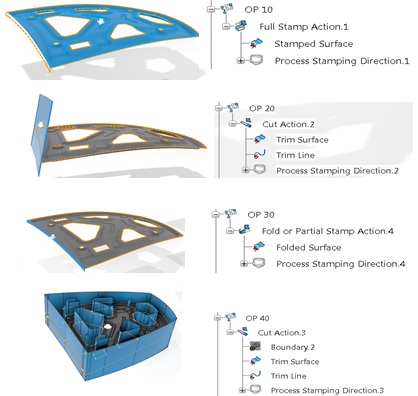

Stamping Die Conceptual Process

  • Avaliar a melhor direção de estampagem com otimização
  • Análise rápida do ângulo de estampagem, profundidade e recorte
  • Antecipar o melhor fluxo do plano de métodos, avaliando o impacto em peças complexas
  • Desdobrar superfícies rapidamente usando um algoritmo geométrico e o fator da linha neutra
  • Usar perfis padrões de repuxo para criar a superfície conceitual do punção
  • Ganhar produtividade compensando facilmente o retorno elástico da chapa (Spring back), com recursos de deformação global a partir dos resultados de simulação
  • Otimizar as operações de corte, avaliando facilmente várias alternativas de processo
  • Reutilize o Know-how da companhia utilizando bibliotecas existentes para geração dos componentes da ferramenta



Consulte a TECMES para mais informações sobre as Soluções de Projeto do Ferramental

Solicite uma cotação, ou agende uma conferência WEB para definir a melhor solução para sua empresa.
